Automatiseringstesten SMPS PSU Check Software V4.1 Voor stroomtesting

Power Automation Testing Software/ Kan meerdere en gegroepeerde stroomvoorzieningen testen om de productiecapaciteit te verhogen

Power Automated Test Software V4.1 is voornamelijk ontworpen voor het Top-Smart modulaire stroomtestsysteem:

1. Voldoet aan de meetvereisten van Energy Star (ENERGY STAR) en IEC 62301.

2.Verricht parallel barcode scannen tijdens het testen, waardoor de testsnelheid aanzienlijk wordt verbeterd.

3Ondersteunt gelijktijdig testen van meerdere uitgangsstroomvoorraden van één groep, waardoor de capaciteit van de productielijn aanzienlijk wordt verhoogd.

4Ondersteunt de vergemakkelijkte Chinese, traditionele Chinese en Engelse versies met een gebruiksvriendelijke interface die gemakkelijk te leren is.

5Ondersteunt het toevoegen van apparaten met GPIB, RS-232, USB, etc. interfaces.

6Krachtige rapportanalyse mogelijkheden.

7.omvattende informatiebeheersfuncties.

8.Kan direct Excel output genereren.

9Verscheidene grafische generatiefuncties.

10. Ondersteunt de interface van het Manufacturing Information System (ShopFloor).

Beschrijving van het hoofdinterface voor de uitvoering van de test:

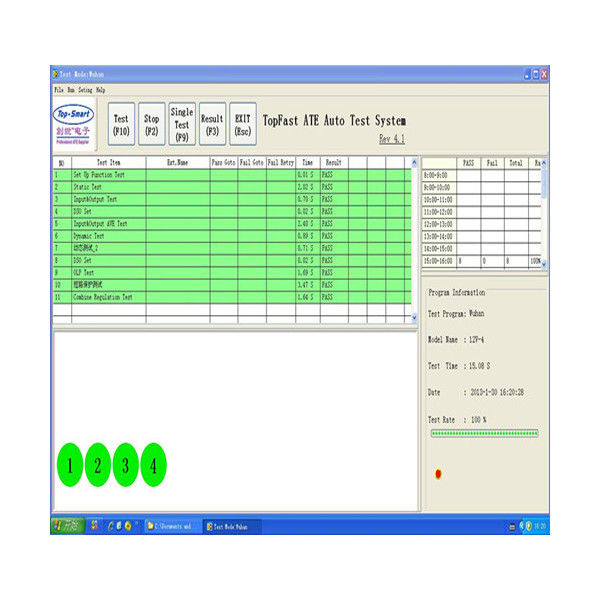

Het drukken op de TEST-knop op het hoofdscherm van de software van het TopSmart1100-vermogenstestsysteem start onmiddellijk het programma voor het beheer van de uitvoering.Dit programma zal de initialisatie van alle apparaten ingesteld in het programma "H / W Config" starten en de resultaten van de initialisatie in de onderste linker testproces weergave gebied weer te gevenDe volgende afbeelding toont het hoofdscherm van het programma voor uitvoeringsbeheersing: het hoofdscherm van het programma voor uitvoeringsbeheersing is verdeeld in vier delen, als volgt tegen de klok in gerangschikt:Direct Pass Rate Display Area, Programma Display Area, Process Display Area en Test Content Display Area.

Direct Pass Rate Display Area:

Dit gebied geeft de PASS-hoeveelheid, de Fail-hoeveelheid en de direct-pass-percentage weer gedurende de door de gebruiker gedefinieerde periode (de periode wordt door de gebruiker ingesteld) in het testproces.

Programma-weergave:

■ Testprogramma

■ Modelnaam

■ Testtijd

■ Datum

■ Testpercentage

Procesweergave:

Dit gebied toont de huidige status, inclusief initialization in progress, testing in progress en testresultaten.

Programma-weergave:

Als een kolom wordt uitgevoerd, wordt deze aangeduid met een donkere kleur.De resultaten van één stap worden in groen voor PASS en in rood voor FAIL weergegeven..

Testgegevensvertoningsgebied:

Tijdens het testproces worden de testgegevens in realtime in de linkeronderhoek van het venster weergegeven.testgegevens, en de resultaten van de producttest in één stap.

Online instrumentbesturing:

Wanneer u de optie On_Line Control selecteert op het hoofdscherm, verschijnt het volgende venster.en de instrumentverbindingen aanpassen, apparatuurbedrading en armaturen.
