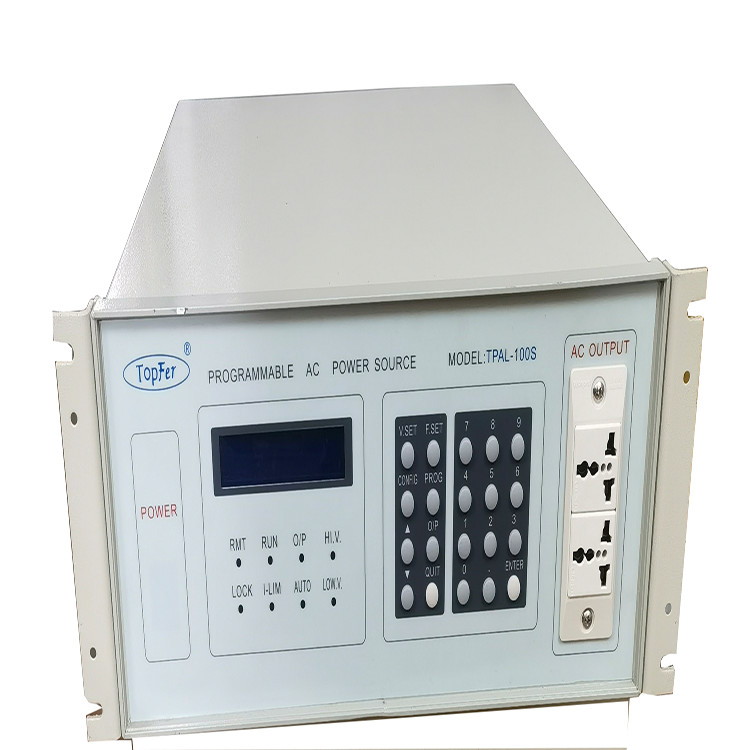

Lineaire frequentiekonversie Variabele wisselstroomtoevoer TPAL-serie

TPAL-serie lineaire frequentiekonversie programmabele wisselstroomvoorziening

De TPAL-serie voedingsbronnen maken gebruik van IGBT/SPWM-technologie, die een eenvoudige werking en zuivere sinusgolf uitgang biedt.de vervorming is slechts 1%.Er zijn twee uitgangsspanningsbereiken beschikbaar: 0-150V en 0-300V (met een optionele 0-600V).Het standaard uitgangsfrequentiebereik is 45-65Hz, met een optionele continue aanpassingsbereik van 45-400 Hz. Een standaard RS232-communicatie-interface is inbegrepen voor afstandsbediening,het simuleren van verschillende spannings- en frequentie-uitgangskenmerken van over de hele wereld mogelijk maken om aan verschillende industriële behoeften te voldoen.

Productkenmerken:

• Eenfasig vermogen van 500 tot 100 kVA, driefasig vermogen van 10 tot 2000 kVA;

• Vier-cijferig LED-display voor het meten van spanning, stroom, frequentie, vermogen of vermogen factor;

• Automatische selectie van hoge/lage spanning: automatische schakeling tussen 0-150V en 150,1-300V, of vergrendeling in het hoge bereik van 1-300V;

• Alomvattende bescherming, met inbegrip van overstromings-, overbelasting-, overtemperatuur- en onderspanningsbescherming, met bijbehorende foutcodes;

• Hoge overspanningsweerstand, die in staat is om inductieve belastingen tot 1/3 van de stroomtoevoercapaciteit rechtstreeks te starten;

• in staat om onafhankelijk in drie fasen te laden en de individuele start voor de fasen R, S en T in te stellen;

• Verstelbare spanning en frequentie in uitgangsmodus;

• Sleutelvergrendeling, snelle sleutelinvoer, knopbewerking;

• Standaard RS232-communicatie-interface, optionele RS485/GPIB-communicatie-interface of analoge besturingsmodus;

• Power-down geheugenfunctie, onthoudt automatisch de laatste uitvoerparameters. "

Toepassingen:

• Test van wisselstroommotoren en compressoren

• Huishoudelijke apparatuurindustrie

• Nieuwe energietoepassingen

• Industriële energievoorzieningen

• Testlaboratoria

• Fabrieken voor de vervaardiging van elektronica

• EMC-onderzoek

Technische specificaties

1. Inlaatspanning: 1φ 2ω/G, 220V ±10%.
2. Invoerfrequentie: 50/60Hz ± 5%.
3. Uitgangsspanning: AUTO 0~300V (0-150V, 150-300V automatische schakelaar) HV 0~300V (geen schakelaar)
4. Spanningsinstelling: 0-300V (0,1V/STEP) continu verstelbaar
5. Spanningsresolutie: 0,1 V
6. Spanningsstabiliteit: ≤ 1%
7. Stabiliteit van de spanningsregeling: < 0,1%
8. Frequentieinstelling: 45,0 ̇ 500,0 Hz (0,1 Hz/STEP)
9. Frequentiestabiliteit: < 100 PPM
10. Vervorming van de golfvorm: ≤ 1%
11. Nominale capaciteit: 2 KVA
12. Nominale stroom: 0-150V 16,8A, 0-300V 8,4A
13. Instelling van de timer: 0.1S999.9S
14. Stroomgrensinstelling: 0,1A~RATING
15. Uitgerust met 30 sets van uitgangsspanning en frequentie geheugen functies.
16. Vermogensfactor > 0.8
17. Automatisch programmageheugen: in staat om continue tests uit te voeren met maximaal 10 verschillende testwaarden.
18. Instelling van de starthoek: 0-359° (1°/STAP)
19. Beginhoekfout: < 0,5° ((45-65Hz)
