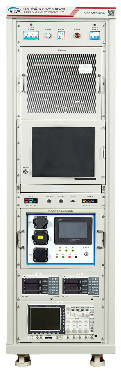

Geïntegreerde auto-ATE-testinstallatie AC-laadstapel

AC-laadstapelfunctie-testsysteem/ Ondersteunt veiligheidstests van eindproducten, met testmogelijkheden voor het schakelen van verschillende posities

Inleiding:

      Het systeem is een zeer efficiënt, uitgebreid ATE-testsysteem dat speciaal is ontworpen voor nationale, Europese en Amerikaanse standaardproductielijnen voor laadstapel.Het dient als een geïntegreerd platform voor het testen van drie-gun AC-oplaadstapelsHet grootste voordeel ervan ligt in het waarborgen van de productkwaliteit en tegelijkertijd het verbeteren van de productie-efficiëntie voor de klant.

Kenmerken:

1De hardwareconfiguratie is flexibel, met een sterke systeemcompatibiliteit.

2Het heeft een gestandaardiseerde grafische gebruikersinterface met een gebruiksvriendelijk ontwerp.

3De gebruikte ventilator is een kleine ventilator met een axiale stroom, die wordt gekenmerkt door een hoge luchtstroom, een goede warmteafvoer en een laag geluid.

4.Uitgerust met schakelaars voor PE-, CP- en PP-contactcircuits, kan het de aan/uit-status en de storingsomstandigheden van elk circuit simuleren.en de status van de heffing.

5Inclusief een computer-interface die real-time waarden zoals laadspanning, stroom, CP-werkcyclus, CP-frequentie, enz. weergeeft voor een gemakkelijke weergave.

6Het apparaat ondersteunt tests voor het controleren van de tijdstip van het opladen van de ladingstapel, normale start- en laadfasen, PP-ontkoppeling, CP-ontkoppeling, enz.

7.Het wordt geleverd met bovenste computersoftwarefunctionaliteit voor semi-automatische testen van AC-oplaadstapels met handmatige hulp.

8.Na het testen kan het testrapporten genereren en gegevens uploaden, waardoor gebruikers het volgen en vragen kunnen stellen.

9.Voldoet aan interoperabiliteitsgerelateerde tijdtests zoals T1, T1', T2, T2', T3, T3', T3', enz.

10Optioneel barcode scanner voor het snel scannen van producten en het invoeren van productcode-informatie voor testen.

11De testsoftware maakt het mogelijk om bewerkbare testelementen, flexibele aanpassing van testparameters en automatische generatie van testrapporten te gebruiken.Parameterlezing, kalibratie van parameters, enz.

12. Bevat statistische analysemogelijkheden. Testresultaten kunnen worden gearchiveerd, wat het beheer van statistische rapporten vergemakkelijkt.

13Het biedt een hoge kosten-prestatieverhouding, uitstekende stabiliteit en efficiënte testsnelheid.

Testpunten:

1.Vooraf ingeschakelde detectie

2- Activeer detectie.

3.Verbindingsbevestigingstest

4.Test op laadbereidheid

5.Start- en laadfase-test

6.Normale voltooiingstest van het opladen

7.Laadverbindingscontrole tijdtest

8.CC ontkoppelingstest

9.CP ontkoppelingstest

10.CP Ground Test

11.Test op het verlies van continuïteit van de beschermende geleider

12.Uitgangsoverstroomtest

13.Ontkoppeling van de schakelaar S2-test

14.CP-circuitspanningsbeperkingstest

15.Laad-brekentest

16.Input/output prestatietest

17.Test van de consistentie van metrologische gegevens

18.Overbelastingstest tegen stroom

19.Leakagecurrentbeschermingstest

20.Inputoverspanningsbeschermingstest

21.Invoeronderspanningsbeschermingstest
