Testsysteem PD Adapter Batterijpakket Testmachine Snel opladen ATE-apparatuur

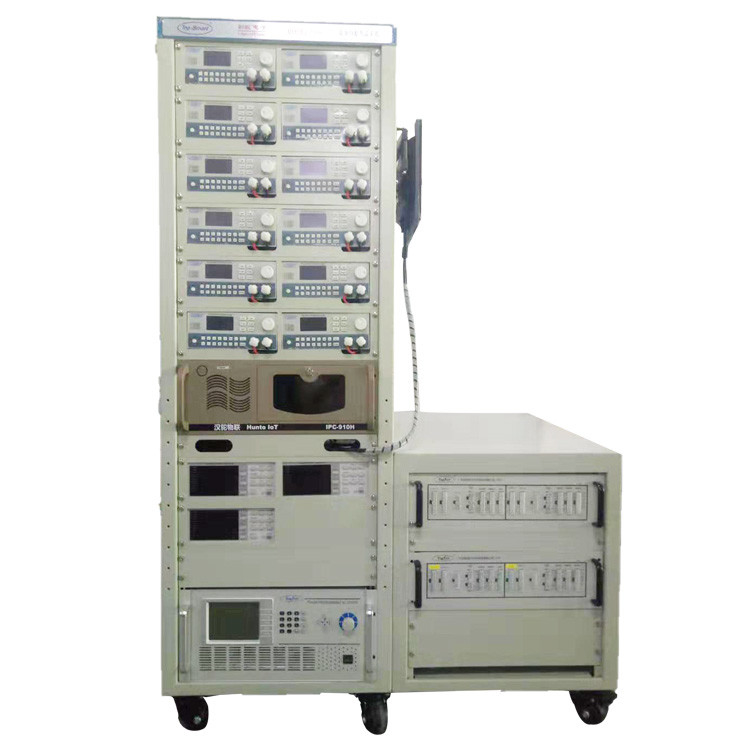

Testsysteem PD Snel opladen Adapter Power Testing System ATE Complete testapparatuur

Kenmerken van het PD-sneloplaadadapter-stroomtestsysteem:

Elektrische prestatieonderzoek:

• Spanning en stroomuitgang: meet de uitgangsspanning en stroom van de adapter onder verschillende belastingomstandigheden om ervoor te zorgen dat deze binnen de specificaties liggen.
• Energie-efficiëntie: beoordeling van de energie-omzettingsefficiëntie van de adapter onder verschillende belastingomstandigheden.
• Belastingsregeling: test de uitvoerstabiliteit van de adapter onder verschillende belastingen.
• Rimpel en geluid: meet de rimpel- en geluidsniveaus in de uitgangsspanning om ervoor te zorgen dat deze binnen aanvaardbare niveaus liggen.

Test van de compatibiliteit met het protocol voor snel opladen:

• Protocolondersteuning: Controleer of de adapter snellaadprotocollen zoals USB PD (Power Delivery) ondersteunt en controleer de versiecompatibiliteit.
• Handshakeproces: Simulatie van de communicatie tussen het apparaat en de adapter om een correcte onderhandeling van spanning en stroom te garanderen.

Test van de beschermingsfunctie

• Overspanningsbescherming (OVP): simuleren van overspanningsomstandigheden om ervoor te zorgen dat de adapter onmiddellijk de uitgang kan afsnijden of de spanning kan verlagen.
• Overstromingsbescherming (OCP): test de reactie van de adapter onder overbelastingomstandigheden om ervoor te zorgen dat deze de stroom veilig kan beperken.
• Kortsluitingsbescherming (SCP): simuleren van een uitgangskortsluiting om te controleren of de beschermingsmechanismen van de adapter effectief zijn.
• Overtemperatuurbescherming (OTP): controleer de temperatuur van de adapter onder hoge belasting of hoge temperatuuromstandigheden om ervoor te zorgen dat deze niet oververhit raakt.

Test van de aanpasbaarheid op het milieu:

• Temperatuurtests: Test de prestaties van de adapter onder verschillende temperatuuromstandigheden om ervoor te zorgen dat deze normaal werkt binnen de gespecificeerde temperatuurbereiken.
• Vochtigheidstests: test de adapter onder hoge vochtigheid om de vochtbestendigheid ervan te waarborgen.
• Mechanische sterkteonderzoek: Druppel- en trillingsonderzoek om de structurele sterkte en duurzaamheid van de adapter te beoordelen.

Test van de verenigbaarheid:

• Device Compatibility: Gebruik verschillende merken en modellen van apparaten om de compatibiliteit van de adapter en de laadprestaties te testen.
• Chargercompatibiliteit: als de adapter een oplader is voor specifieke apparaten, moet de compatibiliteit met die apparaten worden getest.

Veiligheidstests:

• Isolatieweerstandstesten: de isolatieweerstand tussen de ingang en de uitgang van de adapter worden gemeten om ervoor te zorgen dat deze aan de veiligheidsnormen voldoet.
• Tegenstandspanningstest: Toegepast een hoge spanning op de adapter om de isolatieprestaties te controleren.
• Test van de lekstroom: meet de lekstroom van de adapter onder bedrijfsomstandigheden om ervoor te zorgen dat deze binnen de veilige grenzen ligt.

Betrouwbaarheidstesten:

• Levensduur testen: de adapter gedurende langere tijd laten draaien om de levensduur en betrouwbaarheid ervan te beoordelen.
• Cyclische test: de adapter herhaaldelijk aan- en uitzetten om de schakelprestaties en -stabiliteit te controleren.

Deze tests vereisen meestal professionele apparatuur en instrumenten voor het testen van het vermogen.voldoen aan de behoeften van gebruikers en relevante normen.

Het vermogenstestsysteem maakt gebruik van de nieuwste ATE-testsoftware V4.1:

• Voldoet aan de ENERGY STAR- en IEC 62301-metingseisen.
• Voert tijdens het testen parallel barcode scannen uit, waardoor de testsnelheid aanzienlijk toeneemt.
• Ondersteunt gelijktijdig testen van meerdere enkelvoudige/meerdere uitgangsstroomvoorraden, waardoor de capaciteit van de productielijn sterk wordt verbeterd.
• Ondersteunt vereenvoudigde/traditionele Chinese en Engelse versies, gebruiksvriendelijke interface, gemakkelijk te leren en te gebruiken.
• Ondersteunt het toevoegen van elk apparaat met GPIB/RS-232/USB-interfaces.
• Krachtige rapportanalyse mogelijkheden.
• Uitgebreide functies voor informatiebeheer.
• Kan direct Excel output genereren.
• Diverse functies voor het genereren van grafieken.
• Ondersteunt de interface van het Manufacturing Information System (ShopFloor).

Testpunten van het PD-sneloplaadadapter-stroomtestsysteem:
