3000 rpm ~ 5000 rpm Dynamische balans ventilator airconditioning testapparatuur systeem

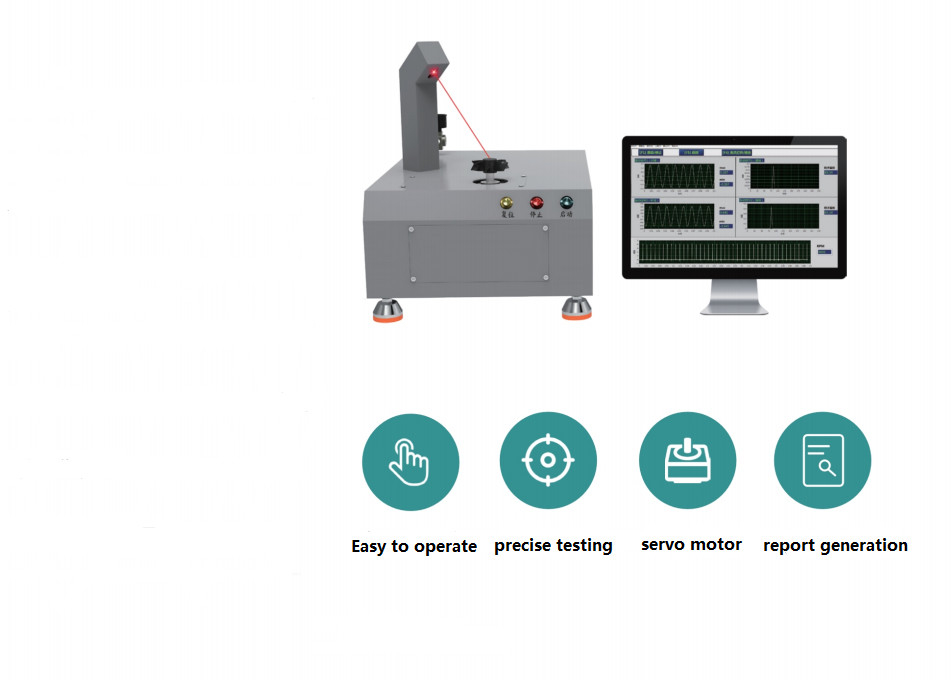

FAN DYNAMIC BALANCE TEST SYSTEM

Systeemkenmerken

• Het actieve ventilator-dynamisch balanceringssysteem wordt hoofdzakelijk gebruikt voor de detectie en correctie van het dynamische evenwicht van verschillende borstelloze ventilatorbladen en ijzeren behuizingen.
• Dit systeem maakt gebruik van een servomotor aandrijving met een stabiele rotatiesnelheid, gecombineerd met hoge precisie klauwen, het bieden van een hoge betrouwbaarheid en het minimaliseren van de transmissiefout van traditionele ventilator stator bases.
• Hoogprecise versnellingssensoren verzamelen trillingssignalen in realtime, waardoor hoge nauwkeurigheid, betrouwbaarheid en efficiënte onbalanscorrectie worden bereikt.
• Zelf aangedreven rotatiesnelheid, breed snelheidsbereik, stabiele transmissie, geen frequente aanpassing van de tachometer nodig.
• Het systeem maakt gebruik van een grafische radarweergave voor onbalans, hoek en andere relevante gegevens, waardoor het gemakkelijk te bedienen is.
• Na het testen kunnen automatisch rapporten in Excel-formaat worden gegenereerd op basis van productiedatums en verschillende machines.
• Biedt een betrouwbare gegevensbron voor kwaliteitscontrole en verbetering van de productie-efficiëntie.

Technische parameters:

Modelfunctie BTS2240 Toepasselijke ventilatorbladgrootte (cm) 2,0 cm-12 cm Maximale massa van de ventilatorblad (g) < 60 g Toepasselijke asdiameter (mm) 1,2/1,5/2,0/3.0 mm Rotatiesnelheidsbereik 3000~5000 RPM Dynamische balansstand Eenzijdig, Dubbelzijdige, driezijdige apparatuur afmetingen 305.0x405.0x360.0mm apparatuurgewicht ongeveer 27 kg onbalansreductiepercentage (URR) 95% minimaal haalbaar restonbalans (EMAR) 0,2 gmm/kg Automatic Positioning Servo Motor Control Reference Position Indicator Laser Indicator Servo Motor and Driver AC Servo Motor Power Supply Voltage 200~240V AC 50/60Hz Environmental Temperature 10~55°C Display Mode Radar Chart Compatible Operating Systems Win7/8/10

Een ventilator-dynamisch evenwichtstestsysteem is een gespecialiseerde apparatuur die is ontworpen om het evenwicht van ventilatoren tijdens hun werking te evalueren en te waarborgen.Dit systeem is cruciaal voor het identificeren van eventuele onevenwichtigheden die kunnen leiden tot trillingenHet gebruik van de ventilator is echter niet altijd veilig, want het is niet altijd gemakkelijk om de ventilator te gebruiken.

Doel

1. Verbetering van de prestaties: Zorgen voor een soepele en efficiënte werking van de ventilatoren door trillingen en lawaai veroorzaakt door onevenwichtigheden tot een minimum te beperken.
2. Betrouwbaarheid vergroten: Verlenging van de levensduur van ventilatoren door te veel slijtage door trillingen te voorkomen.
3. Kwaliteitscontrole: Het controleren of elke ventilator aan de balansnormen van de fabrikant voldoet voordat hij de productielijn verlaat.
4. Naleving: Voldoen aan de normen en voorschriften van de industrie met betrekking tot ventilatorbalans en prestaties.
5. Vermindering van onderhoudskosten: Door onbalans vroegtijdig op te sporen en te corrigeren, waardoor de noodzaak van kostbare reparaties en onderhoud in de toekomst wordt verminderd.

Belangrijkste onderdelen

1. Balanceringsmachine: het kerncomponent, dat de hoeveelheid en de plaats van de onbalans in de ventilator meet; het kan van verschillende soorten zijn, zoals statische of dynamische balanceringsmachines,afhankelijk van de toepassing.

2. Bevestigingen en klemmen: wordt gebruikt om de ventilator tijdens het testproces stevig op zijn plaats te houden, zodat nauwkeurige metingen worden gewaarborgd.

3. Meetsystemen: Sensoren en instrumenten die de onbalans detecteren, vaak met behulp van lasersensoren of trillingssensoren om de amplitude en fase van trillingen te meten.

4. Software voor gegevensverwerving en -analyse: Software die gegevens van de meetsystemen verzamelt en analyseert om de exacte locatie en omvang van eventuele onevenwichtigheden te bepalen..

5. Gereedschappen voor correctie: Gereedschappen zoals boorpers, slijpwielen of toegevoegde gewichten die worden gebruikt om eventuele gedetecteerde onevenwichtigheden te corrigeren op basis van de door de software verstrekte analyse.

6. Milieucamers (facultatief): In sommige gevallen kunnen milieucamers worden gebruikt om ventilatoren te testen onder verschillende temperatuur-, vochtigheids- of drukomstandigheden om realistische bedrijfsomgevingen te simuleren.

Testprocedures

1. Aanvankelijke opstelling: Bevestig de ventilator aan de balanceringsmachine met behulp van passende armaturen en klemmen.

2. Meting: Laat de ventilator draaien met zijn werkingssnelheid terwijl het meetsysteem gegevens registreert over trillingen of onbalans.

3. Analyse: De gegevensverzamelsoftware verwerkt de geregistreerde gegevens om eventuele onevenwichtigheden te identificeren en geeft informatie over hun locatie en omvang.

4. Rectificatie: Gebruik op basis van de analyse de aanbevolen correctiemiddelen om de ventilator in te stellen totdat deze voldoet aan de gewenste balansspecificaties.

5. Verificatie: Na correctie moet de ventilator opnieuw worden getest om te controleren of de onbalans adequaat is aangepakt.

6. Documentatie: De resultaten van het test- en correctieproces worden geregistreerd voor kwaliteitscontrole en toekomstige referentie.

Voordelen van de toepassing van een dynamisch balanceringsysteem voor ventilatoren

• Verbeterde productkwaliteit: Ventilatoren die goed in balans zijn, werken stiller en efficiënter, wat leidt tot een hogere klanttevredenheid.
• Verlengde levensduur van de apparatuur: Verminderde trillingen betekenen minder spanning op lagers en andere onderdelen, waardoor de totale levensduur van de ventilator wordt verlengd.
• Kostenbesparingen: Het vroegtijdig opsporen en corrigeren van onevenwichtigheden vermindert de kans op later dure reparaties of vervangingen.
• Naleving van de regelgeving: zorgt ervoor dat producten voldoen aan de normen en voorschriften van de branche, waardoor mogelijke juridische problemen of terugroepen worden vermeden.
• Verbeterde productie-efficiëntie: Stroomlijnen van het productieproces door snel onevenwichtigheden op te sporen en te corrigeren, waardoor stilstandstijden en verspilling worden verminderd.

Samengevat is een ventilator-dynamisch balanstestsysteem een essentieel hulpmiddel voor fabrikanten die hoogwaardige, betrouwbare en efficiënte ventilatoren willen produceren.Het verbetert niet alleen de prestaties van het product, maar draagt ook bij tot kostenbesparing en naleving van de regelgeving.
