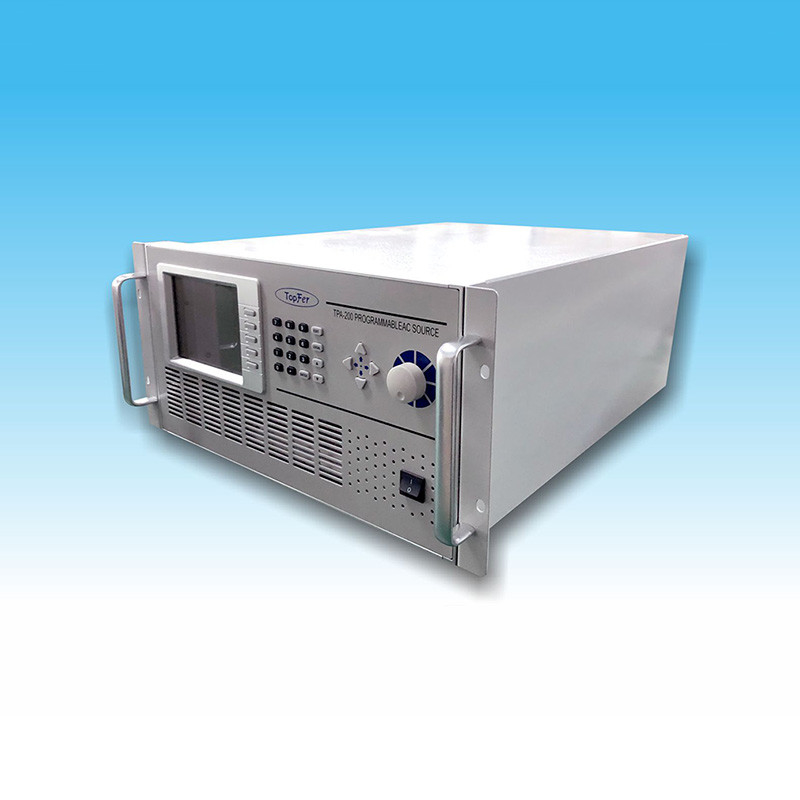

Geïntegreerde AC-DC-stroombron-test-analyse-inrichting

Name: Geïntegreerde AC-DC-stroombron-test-analyse-inrichting
Brand: Dongguan Chuangrui New Energy Co., Ltd
SKU: TPA-200
Availability: InStock

Productgegevens

Plaats van herkomst: China

Merknaam: Topfer

Modelnummer: TPA-200

Betaling en verzendvoorwaarden

Min. bestelaantal: Eén set

Prijs: to be discussed

Verpakking Details: Houten kratten

Levertijd: 1 tot 2 weken

Betalingscondities: T/T

Levering vermogen: 10 sets /30 dagen

Vind de beste prijs

Productgegevens

Productbeschrijving

Productgegevens

Markeren:
                                                                                                                                                                                                                                                Geïntegreerde gelijkstroombron, dc-stroombron Analyseapparaat, stroombron Apparaat


Resolutie:	0.1V	lijn regelgeving:	00,1%
Precisiteit:	00,2% + 0,2% van de F.S.	Kracht:	3/6/9KVA
Temperatuurcoëfficiënt:	00,02% per °C	Frequentiebereik:	47 ∼ 63 Hz

Resolutie:	0.1V
lijn regelgeving:	00,1%
Precisiteit:	00,2% + 0,2% van de F.S.
Kracht:	3/6/9KVA
Temperatuurcoëfficiënt:	00,02% per °C
Frequentiebereik:	47 ∼ 63 Hz

Productbeschrijving

De programmeerbare wisselstroomvoorziening is een geïntegreerd apparaat voor het testen en analyseren van vermogen, geschikt voor onderzoek en ontwikkeling

Uitgangsbereik:

Spanning: 0-150V / 0-300V / Auto (230)
0-150V / 0-300V Parallel (260)
0-300V / 0-500V reeks (260)
0-150V / 0-300V (290)

Vermogen:

3000VA, 1φ (230)
6000VA, 1φ (260)
9000VA, 1φ of 3φ (290)

Kenmerken:

Ingebouwde Direct Digital Synthesis (DDS) golfvormgenerator.
Hoogprecisie meetfuncties voor spanning, stroom, piekstroom, vermogen, frequentie, piekfactor, vermogensactor, overspanningsstroom, schijnbaar vermogen (VA) en reactief vermogen (VAR).
Vermogensfactorcorrectiecircuits om de invoervermogensfactor te verbeteren tot meer dan 0.98, in overeenstemming met de IEC-normen.
Gebruikt Pulse Width Modulation (PWM) technologie, wat resulteert in een compact en lichtgewicht ontwerp.Het eindpunt van de uitgang is uitgerust met een uitgangsrelais dat de uitgang automatisch kan afsluiten wanneer bescherming vereist isDit zorgt voor een hoge veiligheid factor.
Gebruikersinstellende standaardspanning en -frequentie; na opstarten is geen bewerking nodig om de overeenkomstige spanning en frequentie uit te voeren.
Genereren van TTL-signalen tijdens uitgangswijzigingen voor gebruik in automatische testsystemen.
Deze serie wisselstroomvoorzieningen kan op afstand worden bestuurd via een computer via GPIB- of RS232-interfaces, met parallelle en seriële communicatie-mogelijkheden, en is in overeenstemming met IEEE 488.2 en RS232 communicatieprotocollen.

Belangrijkste capaciteiten:

Deze serie biedt drie krachtige modi: Stap, Pulse en Lijst-modi. Gebruikers kunnen deze modi programmeren om de gewenste uitgangsgolfvormen te simuleren voor verschillende toepassingen.
Programmeerbare sinusgolf, vierkantgolf en gesneden sinusgolf.
Programmeerbare spannings-, frequentie-, fase-, stroombeperkende en vervormingssimulatiefuncties.

Specificaties van de programmeerbare wisselstroomvoorziening van de TPA-200-serie:

(Model)	TPA-230	TPA-260	TPA-290
(uitgangsfase)	1	1 ((Serie/Parallel)	1 of 3 Facultatief
(Output Ratings)
(vermogen)	3000VA	6000VA	3000VA 9000VA
(spanning)
(bereik/fase)	150V/300V/Auto	150V/300V/(Parallel) 300V/500V (reeks)	150V/300V
(nauwkeurigheid)	00,2% + 0,2% van de F.S.	00,2% + 0,2% van de F.S.	00,2% + 0,2% van de F.S.
(Het Parlement neemt de resolutie aan)	0.1V	0.1V	0.1V
(Vervorming*1)	1% ((15 ¢ 45 Hz) 00,5% ((> 45 ∼ 500 Hz) 1% ((> 500 ‰ 1 kHz) 2% ((> 1k ∼ 2kHz)	1% ((15 ¢ 1 kHz)	1% ((15 ¢ 1 kHz)
(Lineaire verordening)	00,1%	00,1%	00,1%
(belastingregeling*2)	00,1%	00,2% (reeks),0.8% (parallel)	00,2%
(Temp.coëfficiënt)	00,02% per °C	00,02% per °C	00,02% per °C
(max.stroom/fase)
(Rms)	30A/15A ((150V/300V)	60/30/15A ((150/300/500V)	30A/15A ((150V/300V) 90A/45A
(Piek)	90 A/45 A ((15 ∼100 Hz) 75A/38A ((> 100 ‰ 1 kHz) 60A/30A ((> 1k ̇ 2kHz)	180/90/45A ((45~100Hz) 150/75/38A ((> 100 ‰ 1 kHz)	90 A/45 A ((45 ∼100 Hz) 75A/38A ((> 100 ‰ 1 kHz)
(Frequentie)
(bereik)	15 ̊2 kHz	45 ‰ 1 kHz	45 ‰ 1 kHz
(nauwkeurigheid)	0.15%	0.15%	0.15%
(Het Parlement neemt de resolutie aan)	0.01 Hz ((15 ¢ 99.9 Hz) 0.1 Hz ((100 999,9 Hz) 0.2Hz(1k ̇2kHz)	0.01 Hz ((45 ¢ 99.9 Hz) 0.1 Hz ((100 999,9 Hz)	0.01 Hz ((45 ¢ 99.9 Hz) 0.1 Hz ((100 999,9 Hz)
(Input ratings)
(spanningsbereik)	190250v, 1Ø	190250v,3Ø	190250v,3Ø
(Frequentiebereik)	47 ∼ 63 Hz	47 ∼ 63 Hz	47 ∼ 63 Hz
(Huidige)	23A max.	23A max./fase	23A max./fase
(Krachtfactor)	₹ 0,98 (onder volle lading)	₹ 0,98 (onder volle lading)	₹ 0,98 (onder volle lading)
(meting)
(spanning/fase)
(bereik)	0·150V/0·300V	0·150V/0·300V	0·150V/0·300V
(nauwkeurigheid))	00,25% + 0,1% F.S.	00,25% + 0,1% F.S.	00,25% + 0,1% F.S.
(Het Parlement neemt de resolutie aan)	0.1V	0.1V	0.1V
(Huidige/fase)
(bereik ((piek))	0140A	0280A	0140A
(nauwkeurigheid))	00,4% + 0,1% F.S.	00,4% + 0,1% F.S.	00,4% + 0,1% F.S.
(Precision))	00,4% + 0,2% F.S.	00,4% + 0,2% F.S.	00,4% + 0,2% F.S.
(Het Parlement neemt de resolutie aan)	0.01A	0.01A	0.01A
(Kracht/fase)
(nauwkeurigheid)	1% F.S. ((CF<6)	1% F.S. ((CF<6)	1% F.S. ((CF<6)
(Het Parlement neemt de resolutie aan)	0.01W	0.01W	0.01W
(Frequentie)
(bereik)	15 ¢ 2 kHz	45 ‰ 1 kHz	45 ‰ 1 kHz
(nauwkeurigheid)	0.01% + 2 tel	0.01% + 2 tel	0.01% + 2 tel
(Het Parlement neemt de resolutie aan)	0.01Hz	0.01Hz	0.01Hz
(Andere)
(Efficiëntie)	80% Nominale	80% Nominale	80% Nominale
(bescherming)
(temperatuur)
(Opereren)	0°40°C	0°40°C	0°40°C
(Opbergen)	-40 ̊+85°C	-40 ̊+85°C	-40 ̊+85°C
(Veiligheid en EMC)
(Afmeting (H x W x D))	221.5×425×567 mm	445 × 425 × 567 mm	668×425×567 mm
(gewicht)	26.4kg/58.15 lbs	53.8kg/118.50 lbs	81.2kg/178.86 lbs
